安全带拉伸强度拉力试验机 |
| 型号：XJ8108C | |
| 访问人数：561 | |

|
安全带拉伸强度拉力试验机是根据GA 494-2004消防用防坠落装、GB6095-2009 《安全带》GB/T6096-2009 《安全带检验方法》新国标设计生产，用做安全带主带静态拉力试验，广泛用于消防、特种劳动防护用品监督检验站、建筑科学研究院、建筑工程质量检测站、安全带生产企业、电力口相关企业等。选配夹具及传感器可以实现安全绳静态负荷测试、零部件静负荷测试、缓冲器的变形测试，意外打开作用力测试。
设备主要有三部分组成：加力部分、测力部分和记录、处理部分等。主机与辅具构成试验机的加力框架，主机工作台下的交流伺服电机、交流伺服系统、减速系统构成动力驱动系统。四根导向立柱、上横梁、工作台组成门框台式框架，交流伺服电机通过减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。丝杠与丝母之间有消除间隙结构，提高了整机的传动精度。
专用控制器、PC机和打印机构成试验机的控制与数据处理、打印系统。实现了试验力、变形和位移的控制，具有试验过程控制模式智能设置专家系统，用户可以根据自己的需要设置试验过程和试验过程中各阶段的控制模式，PC机控制系统即自动建立相应的控制算法，按照用户设置的模式自动控制试验过程。实现了试验力、位移、变形和试验曲线的屏幕显示，同时具备试验条件、试验结果的计算机存储和文件操作功能。试验过程控制、横梁移动速度的改变、参数输入等操作可全部用鼠标器完成，极大地方便了使用。试验全过程记录的数据曲线，该曲线具有再现功能，而曲线的再现可以使用户完全采用人机对话的方式，自主处理试验数据。例如：可以在任意点输入试验力、变形、应力、应变中的任意一项值而得到其它几项的结果。
试验力通过与辅具上部连为一体的负荷传感器进行测量，试样变形量通过夹持在试样上的引伸计测量，横梁位移通过安装在滚珠丝杠上的光电编码器测量，三路信号经专用控制器实现试验数据的采集、标度变换、处理和屏幕显示。根据试验要求通过控制系统运算后得到控制信号，再经调速系统放大后驱动伺服电机，按控制系统确定的控制目标运动至试验完成。
安全带拉伸强度拉力试验机主要技术参数：
|
1.规格：XJ8108C 2．精度等级： 0.5级以上 3．最大负荷：100KN 4．有效测力范围：1/100-100/%; 5．试验力分辨率，最高可达±1/500000 6．有效试验宽度：400mm 7．有效拉伸空间：650mm 8．试验速度:0.001~500mm/min 9. 速度精度：示值的±0.5%以内； 10．位移测量精度：示值的±0.5%以内； 11．变形测量精度：示值的±0.5%以内； 12．试台升降装置： 快/慢两种速度控制，可点动； 13．试台安全装置：电子限位保护 14．试台返回：手动可以最高速度返回试验初始位置，自动可在试验结束后自动返回； 15．超载保护：超过最大负荷10%时自动保护； 16．电机：1.5KW 17．体积：长800×宽550×高1950mm 18.主机重量约：500kg |
1.100KN高刚性精密龙门式主机一台（100KN以内力值可任意换）； [采用高频淬火双导向杠导向，滚珠丝杠与导向杠三角结构布局，提高了主机刚性，大大减少了主机的变形，优质的汽车烤漆工艺及符合人机工程学原理的设计理念打造出了无与伦的高性能仪器主机。] 2.配置： 1）100KN高精度传感器一只；(精度FS0.02%)： [采用进口的电子应变片及弹性体配合调质处理的传感器专用钢材，提高了传感器的测量精度及使用寿命，减小了温漂及回零误差] 2）东能全数字交流伺服电机系统及多磨川编码器一套； [智能化的实时自动增益调整和高速高响应及超低振动作为动力源] 3）中国台湾湘杰高精度同步减速系统一套； [采用三级减速的全同步齿型带减速系统配合中国台湾原装同步带，实现了高效率，无间隙，低躁音的稳定传动，且同步带减速有效减少了日常的加油维护，大大提高了使用寿命 ] 4）高精度滚珠丝杠两根；（德制） [采用进口高精度滚珠丝杠，减小了传动间隙提高了使用寿命] 3.湘杰仪器专业测控系统及软件一套； 采用菲利浦公司32位的ARM7核微处理做为CPU配合美国24位AD转换器制成的测控主板结合我司30多年的专业试验软件，具有56MIPS高速、精确的数据处理能力；精度均达0.5级以上,测控系统可进行拉伸、压缩、弯曲、剥离、撕裂、剪切、刺破等各项物理力学试验，可根据客户产品要求按GB、DIN、ISO、JIS、ASTM等国际标准和国外标准进行试验和提供数据；能自动求取最大试验力、断裂力、抗拉强度、伸长率、屈服强度、定应力伸长、定应压缩等参数。 4.夹具配置： A．专用安全带拉伸夹具一套 B．专用安全绳拉伸夹具一套 C. 专用安全钩拉伸夹具一套 5.配惠普液晶屏电脑可实现电脑微机控制。(免费赠送试验机操作软件一套。)； 6.便携式遥控操作系统一套； 7.配中文与英文软件 |

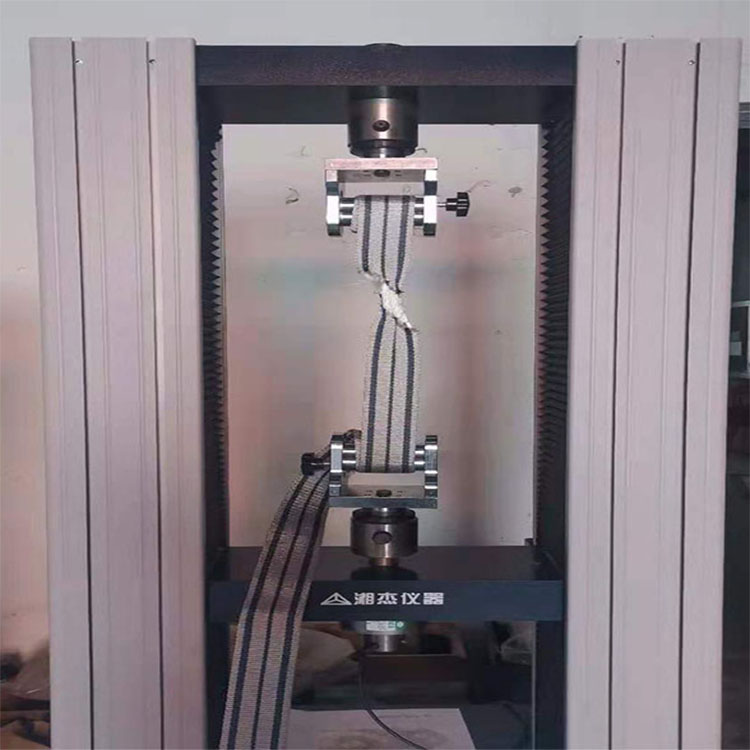

安全带拉伸强度拉力试验机夹具图片
