一 、产品性能特点

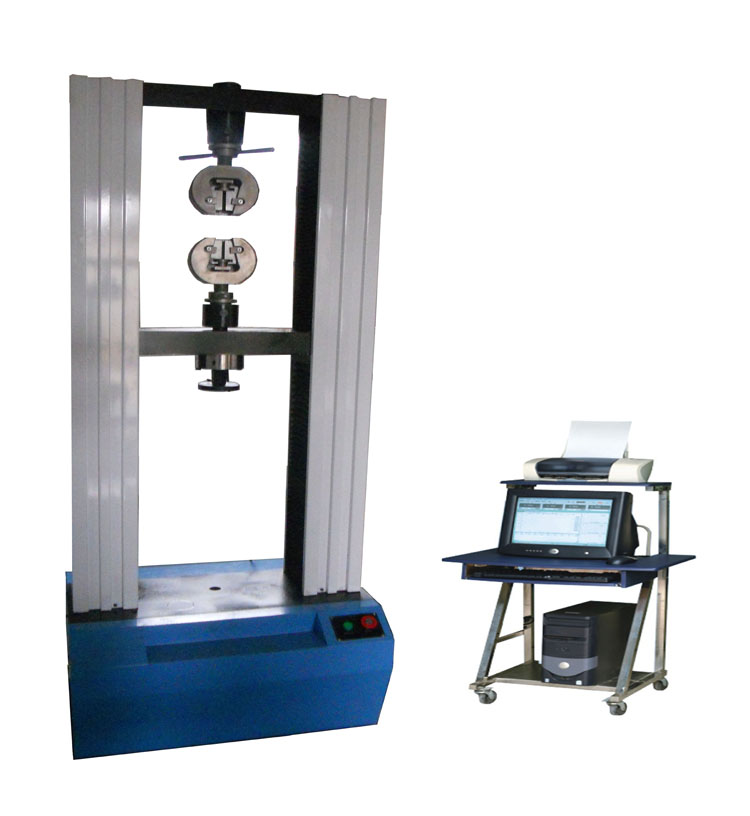

纸面石膏板抗压抗折试验机采用品牌高性能电机及其驱动系统一体化结构驱动同步带 减速系统， 经减速后带动丝杠副进行加载。 电气部分包括负荷测量系统和变形测量系统组成。 所有的控制参数及测量结果均可以在大屏幕液晶上实时显示。 并具有限位保护、 过载保护等 功能。 本机主要适用于纸面石膏板断裂荷载、断头硬度和棱边硬度的测定，另外配置简单的工装还可对金属、非金属及复合材料的拉伸、压缩等力学性能的测试。具有曲线显示，查询 等必要的功能。
二、纸面石膏板抗压抗折试验机依据标准：
GB/T9775-2008 《纸面石膏板》
GB/T 16491-2008 《电子式万能试验机》
GB/T12160-2002 《单轴试验用引伸计的规定》
GB/T16825-1997 《拉力试验机的检验》进行检定和验收。
三、纸面石膏板抗压抗折试验机试验方法：
断裂荷载的测定：将试件放置于板材抗折试验机的支座上，其中纵向断裂荷载试件正 面朝下放置，横向断裂荷载试件正面朝上放置。支座中心距 350mm。在跨距中央，通过加荷 辊沿平行于下支座的方向施加荷载，加荷速度控制在（4.2±0.8）N/s，直至试件断裂。记 录板材荷载最大值， 并记录五张荷载板材的断裂荷载平均值。 以五张板材的平均值以及最小 值作为该组试样的断裂荷载。精确至 1N。
端头硬度的测定：把试件横向垂直侧立，然后用夹具加紧，在试件厚度中心位置布置 三个测点，有压力试验机以（4.2±0.8）N/s 的加荷速度，通过钢针向试件加荷，直至钢针 深度达到 13mm 处。记录每个试样在试验过程中的三个硬度最大值，并以五个试件的硬度最 大值的平均值作为改组试样的端头硬度值，精确到 1N。 棱边硬度的测定：取出棱边护面纸，使棱边芯材暴露，在试件厚度中心位置布置三个 测点，有压力试验机以（4.2±0.8）N/s 的加荷速度，通过钢针向试件加荷，直至钢针深度 达到 13mm 处。记录每个试样在试验过程中的三个硬度最大值，并以十个试件的硬度最大值 的平均值作为改组试样的端头硬度值，精确到 1N。
四、纸面石膏板抗压抗折试验机主要技术参数：
1.型号 XJ818C-2000N
2.样式： 双柱门式
3.试验力： 2000N
4.量程: 1%-100%；
5.试验力准确度； 1%
6.试验力准确值； 0.1N
7.试验机级别： 1级
8.位移分辨率： 0.01mm；
9.位移测量准确度： ±0.5%；
10.拉伸行程： 650mm（可根据客户需求定制）
11.压缩行程： 650mm（可根据客户需求定制）
12.位移速度控制范围： 1mm/min～500mm/min
13.位移速度控制精度： ±0.5%；
14.试验机尺寸：620*500*1700mm
15.试验机重量：200KG
16.外观：应符合 GB/T2611 要求
17.成套性：符合标准要求
18.保护功能：试验机有过载保护功能
19.供电电源：220V，50Hz
