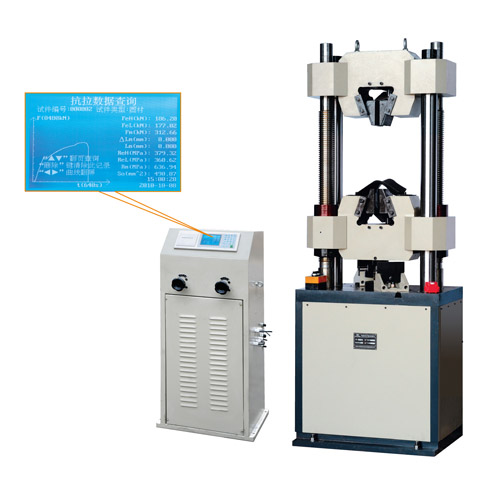

XJWE-600B-(60吨)数显式液压万能试验机 |
| 型号：XJWE-600B | |
| 访问人数：2625 | |

|
XJWE-600B型试验机是一种通用性较强的产品，可以满足国家关于金属拉伸试验规定中的各项标准试验，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制，可以进行材料或产品的工艺合格性能验证试验。
该产品主机是双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁设有内置式液压控制的楔形夹紧钳口，标准机型配有V型和平面型夹块用于夹紧圆柱试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上设有带球面副的下压板，可直接做压缩试验。
该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能。如：配装螺栓夹具可做螺栓的拉伸和保载，配装弯曲夹具可做圆棒或板材的弯曲试验，配装剪切夹具可做圆棒剪切强度试验，在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块的相应试验，此外，配上钢球、锚链、扣件等夹具即可完成该产品的各项试验。
二、主要规格及技术参数
|
产品型号 |
XJWE-100B |
XJWE-300B |
XJWE-600B |
XJWE-600D |
XJWE-1000D |
|
最大试验力 |
100kN |
300kN |
600kN |
600kN |
1000kN |
|
量程 |
全程不分档，等效3档 |
||||
|
测力范围 |
4%～100%FS |
||||
|
试验力示值相对误差 |
≤±1% |
||||
|
试验力分辨力 |
0.01kN |
||||
|
拉伸空间(mm) |
550 |
550 |
650 |
650 |
750 |
|
压缩空间(mm) |
380 |
380 |
380 |
380 |
460 |
|
夹持方式 |
手动夹紧 |
手动夹紧 |
手动/自动夹紧 |
自动夹紧 |
自动夹紧 |
|
圆试样夹持直径(mm) |
Φ6～26 |
Φ6～26 |
Φ13～40 |
Φ13～40 |
Φ13～40 |
|
扁试样夹持厚度(mm) |
0～15 |
0～15（15～30选配） |
|||
|
扁试样最大夹持宽度(mm) |
70 |
70 |
75 |
75 |
75 |
|
剪切试样直径(mm) |
10 |
||||
|
上下压板尺寸(mm) |
204×204 |
||||
|
弯曲支点间最大距离(mm) |
450 |
||||
|
油泵电动机功率(kW) |
1.1 |
||||
|
横梁上下移动电动机功率(kW) |
0.75 |
||||
|
重量(kg) |
1600 |
1800 |
2000 |
2500 |
3200 |
