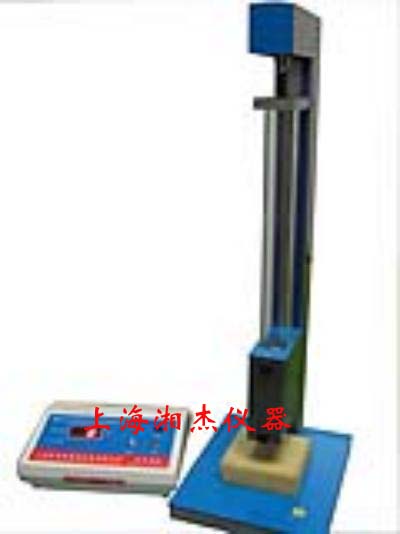

XJHT-泡沫回弹系数测定仪

一、 概述
本仪器是将钢球自由下落在软质泡沫塑料或其他弹性材料试样上，测定其回弹高度的仪器，主要用于测定聚氨酯弹性材料测试项目中的回弹性能（回弹系数）。参照中华人民共和国国家标准GB/T 6670—2008《软质泡沫聚合材料 落球法回弹性能的测定》的要求，我们设计了XJHT泡沫回弹系数测定仪，该仪器采用微电脑和光电技术，电磁控制，数码管直接显示回弹系数值，具有测定精确、重复性好、使用方便、造型美观等特点，同时采用目测和仪器测试两种方法，既增加了仪器的可信度，又便于使用者对照使用，为精确测定软质泡沫塑料等弹性材料的回弹性能，减少人为误差和视觉疲劳提供了切实可行的仪器测定方法。

 二、 技术参数

1、电源电压：220  V   50  Hz

2、落球高度：460㎜

3、钢球直径：16 ㎜    重量：16.7 g

4、仪器测试分辨率：1 / 10000秒

5、回弹系数测量范围：25％－80％

6、测试误差 < 1％

7、仪器尺寸：长250㎜宽200㎜高650㎜

三、试样要求

泡沫塑料成型后，至少应存放72小时才能进行测试。测试前，试样应在温度23±2℃，相对湿度45％－50％的环境中进行状态调节至少16小时，然后在上述环境中进行测试。

1、试样为长方体，上下两表面应相互平行，试样不允许带有表皮。

2、试样尺寸：长100㎜、宽100㎜、高50 + 2㎜ 。

3、数量：每组试样3个。

4、取样方向：落球回弹方向应与实际使用方向一致。

四、仪器操作

首次使用该仪器要调节底座下的底脚，使水准仪中的水泡调至圆圈当中，保证底座处于水平状态。

2、接通电源，按下电源开关键，数码管显示“SF”字样，预热半小时，仪器进入待工作状态。

3、仪器在测试过程中，试样应放置在底座上的方框内，且两次回弹的时间间隔应控制在20秒之内，如果钢球在回弹过程中碰到测量装置，所得数据无效，需重新补做。如果钢球在回弹过程中目测不到，表明回弹系数在25％以下。

4、将钢球放在释放装置的固定位置上，按下清零键，数码管显示零，按下开始键，钢球自由落下，数码管直接显示回弹系数值，记下数码管的读数。

5、重复4，对每个试样进行三次测试，取最大的读数值为该试样的回弹系数。
