拉力机又名万能材料试验机，可以测试产品各种物理性能，今天我们要介绍的是钢板之间的剥离力测试，钢板的剥离力有多种测试方法，本篇重点介绍一下浮辊法，这种方法并不常用，所以了解的人不多，下面我们从试验范围、方法、夹具、步骤等方面详细介绍一下。
1、范围
本标准规定了用浮辊法测定高强度胶接接头的剥离强度的方法。该剥离强度是指在规定的试验条件下的刚性金属被粘物与挠性金属被粘物之间的剥离强度。
注：用浮辊法可获得比其他剥离方法更稳定的数据，试验过程中不要求挠性、金属被粘物表面与辊轴表面吻合。
2、引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 2918－82（88）塑料试样状态调节和试验的标准环境
3、定义
本标准采用下列定义。
剥离强度：在规定的试验条件下，测量两个相互胶接的金属被粘物的试样沿着胶接线逐渐分离的单位宽度上所需的平均力，以 kN／m表示。
4、装置
4．1拉伸试验装置
拉伸试验装置具有适宜的负荷范围，夹头能以恒定的速率分离并施加拉伸力。该装置应配备有效的测量系统和指示记录系统，力值精确至±2％。该装置应配置适当的自校准型夹头，夹头应能牢固地夹在挠性被粘物外端部25mm处。夹头和剥离试验夹具应能在受力时与试样同时移动校直，以便试样中的挠性体与通过剥离夹具装置中心线所施加的拉力的方向一致。所有装置应定期校验，推荐用无惯性拉伸试验装置进行此项试验。
4．2 剥离试验夹具
支承试样的夹具如图1所示。夹具上端与试验机上夹头相联。剥离试验夹具上辊轴的直径为25 mm。辊轴两端应由轴承组成，并可自由转动。

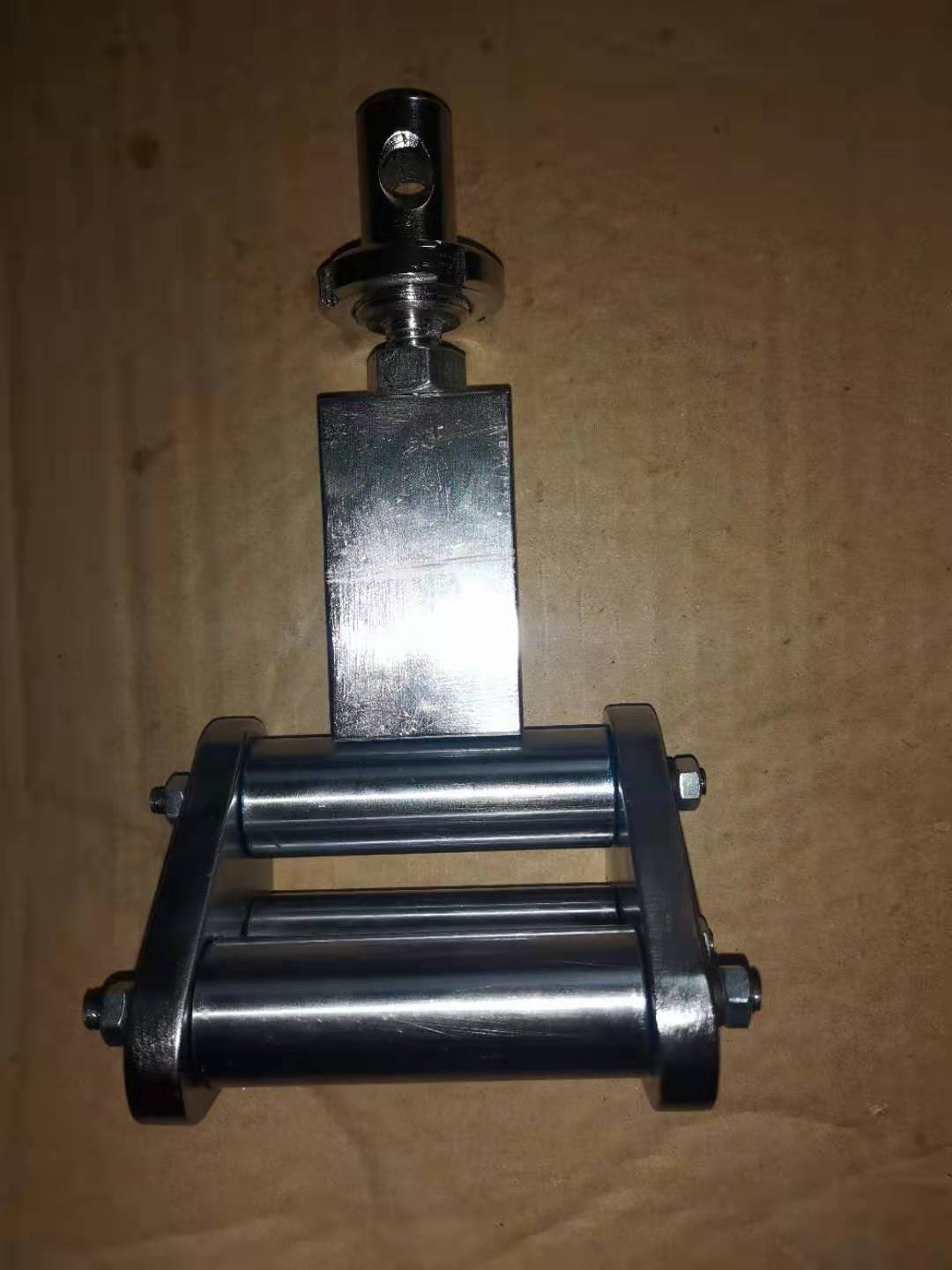

图1：支承试样的剥离试验夹具
5、试样
5．1试样尺寸见图 2。试样可单独制备或从试板上切取。试板与单个试样均由两块被粘物经适当处理后（见5．2）胶接在一起组成。
5．2要进行表面处理以获得胶接件最佳强度。表面处理可按胶粘剂制造者的说明书进行，并在试验报 告中说明。 应按胶粘剂制造者推荐的方法使用胶粘剂，以便获得最佳的胶接效果并且偏差最小。
注：只有当试样的结构，被粘物的材料与尺寸及试验条件都相同时，才能对不同的胶粘剂进行直接对比。
5．3挠性被粘物的厚度为0．5 mm±0.02mm；刚性被粘物的厚度为2．0 mm±0.1mm1〕。
5．4试样如从胶接试板（见图 2）上切下时应尽可能减少切削热及机械力对试验结果的影响。
试样宽度为：
a）25 mm（优选定度）；
b）试验装置可以采用的其他合适的宽度。 并在试验报告中注明。
注：切取试样的方法取决于被粘物和胶粘剂的成分，所规定的偏差见图2，铣和锯是两种通常采用的方法。
5．5挠性被粘物的未胶接端应能弯曲至垂直于刚性被粘物．以便试验机的夹头夹牢。
