拉力机测试对象及测试原理
发布时间：2019/10/8 15:20:41 阅读次数：968
下载资料

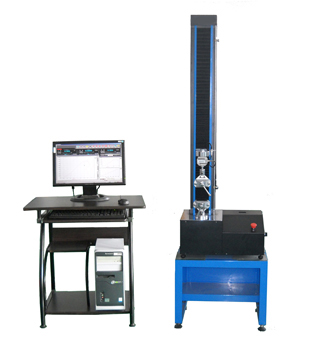

伺服拉力机首要适用于金属及非金属材料的测验，如橡胶、塑料、电线电缆、光纤光缆、安全带、保险带、皮革皮带复合材料、塑料型材、防水卷材、钢管、铜材、型材、弹簧钢、轴承钢、不锈钢(以及其它高硬度钢)、铸件、钢板、钢带、有色金属金属线材的拉伸、压缩、弯曲、剪切、剥离、撕裂、两点延伸(需另配引伸计)等多种试验。
拉力机测试原理：
1、拉力试验机力值的测量是通过测力传感器、放大器和数据处置体系来完成测量。从材料力学上得知，在小变形前提下，一个弹性元件某一点的应变ε与弹性元件所受的力成正比，也与弹性的变构成正比。以S型试验机传感器为例，当传感器遭到拉力P的效果时，因为弹性元件外表粘贴有应变片，因为弹性元件的应变与外力P的大小成正比例，故此将应变片接入测量电路中，即可通过测出其输出电压，然后测出力的大小。
2、形变的测量通过形变测量装置来测量，它是用来测量试样在试验进程中发生的形变。 该装置上有两个夹头，当两夹头间的距离发生改变时，股动光电编码器的轴改变，光电编码器就会有脉冲输出。再由处置器对此进行处置，就能够得出试样的变形量。
3、横梁位移的测量其道理同变形测量大致相同，都是通过测量光电编码器的输出脉冲数来取得横梁的位移量。
