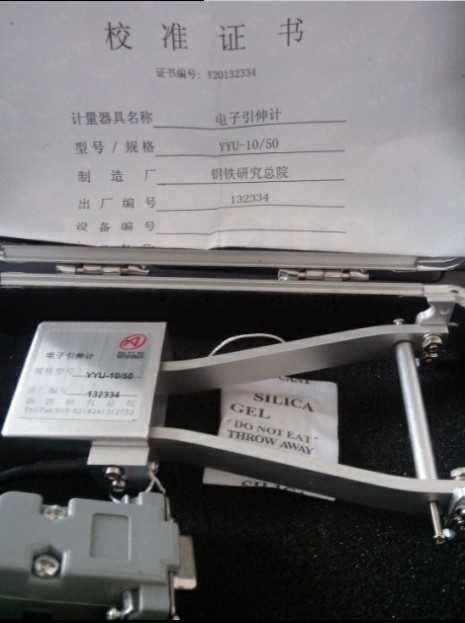

正品北钢院引伸计 电子引伸计 高精度电子引伸计 引伸计刀片 包邮
发布时间：2019/2/27 14:17:23 阅读次数：861
下载资料
引伸计（extensometer) 是测量构件及其他物体两点之间线变形的一种仪器，通常由传感器、放大器和记录器三部分组成。传感器直接和被测构件接触。构件上被测的两点之间的距离kg2kg2为标距,标距的变化kg1kg2(伸长或缩短)为线变形。构件变形，传感器随着变形，并把这种变形转换为机械、光、电、声等信息，放大器将传感器输出的微小信号放大。记录器（或读数器）将放大后的信号直接显示或自动记录下来。
二、种类：
引伸计的种类很多，大致可分为机械式引伸计、光学引伸计和电磁式引伸计等。这些引伸计的灵敏度一般可达1微米。下面为几种有代表性的引伸计。
折叠表式引伸计
标距范围内的变形，可通过千分表顶杆传至表内的齿轮放大系统进行放大，然后由表盘上的指针读出（图1[千分表原理图]）,其灵敏度取决于千分表的灵敏度。
折叠杠杆式引伸计
这种引伸计利用复合杠杆放大，放大倍数约为1000。它的标距可以选取。这种引伸计可以固定在构件上以测量构件变形。它有较高的灵敏度和适应性
三、使用方法
1、对于引伸计，首先将定位销插入定位孔内；
2、用两个手指夹住引伸计上下端部，将上下刀口中点接触试件(试件测量部位)，用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上；
3、对于引伸计：取下标距卡；取下定位销；(切记：实验前必须检查，以免造成引伸计损坏)
4、在试验机控制软件〖实验条件选择〗界面，选择变形测量方式：选择曲线跟踪方式是载荷－变形曲线；
5、引伸计信号显示调零；
6、根据测量变形的大小选择放大器衰减档。一般塑料厂家力量选为1T以下,金属厂家选10T.铜棒铝管力量较大。
