GB/T10006-1988塑料薄膜和薄片摩擦系数测定方法
发布时间：2016/4/27 9:54:31 阅读次数：1620
GB/T10006-1988塑料薄膜和薄片摩擦系数测定方法
塑料薄膜和薄片在自身或其它材料表面滑动时静摩擦系数和动摩擦系数的测定方法。 本标准适用于厚度在0.2mm以下的非粘性塑料薄膜和薄片。
有关塑料薄膜和薄片的静摩擦系数和动摩擦系数的测试方法主要依据为GB/T10006-1988塑料薄膜和薄片摩擦系数测定法中规定进行相关测试。
使用XJ810电子万能材料试验机（含50N的载荷传感器）和摩擦系数测试台，再结合湘杰材料测试试验软件，就可以进行塑料薄膜和薄片摩擦系数试验了。
我们推荐使用单立柱XJ810电子万能材料试验机，并配备摩擦系数测试台。

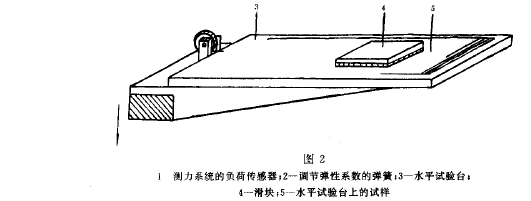

XJ810摩擦系数测试台示意图
塑料薄膜和薄片摩擦系数试验方法：
1.将一个试样的试验表面向上，平整地固定在水平试验台上。试样与试验台的长度方向应平行。
2.将另一试样的试验表面向下，包住滑块，用胶带在滑块前沿和上表面固定试样。3.两试样接触后保持15s.启动仪器使两试样相对移动。
4.力的第一个峰值为静摩擦力F.
5.两试样相对移动6cm内的力的平均值（不包括静摩擦力）为动摩擦力Fd.
湘杰材料测试软件可根据GB/T10006-1988塑料薄膜和薄片摩擦系数测定法标准编辑塑料薄膜和薄片摩擦系数的试验方案，可帮助您输入试样的详细信息，设定所需试验控制参数，以100±10mm/min的速度相对移动，记录力值，并计算静摩擦和动摩擦系数的测试结果，完全根据标准生成测试报告。
塑料薄膜和薄片摩擦系数试验时注意事项：
1.水平试验台表面平滑，由非磁性材料制成。
2.滑块应具有40c㎡面积的正方形底面（边长63mm).
滑块总质量应为200±2g,以保证法向力为1.96±0.02N。
3.试验速度为100±10mm/min相对移动。
4.整个测力系统的总误差应不超过0.5g.
