上海湘杰仪器测试拉伸缠绕膜的粘性的实验方法 BB/T 0024-2004
发布时间：2015/6/17 9:43:24 阅读次数：965
下载资料 拉伸缠绕膜即热收缩膜，拉伸缠绕膜用于各种产品的销售和运输，其主要作用是稳固、遮盖和保护产品。收缩膜必须具有较高的耐穿刺性，良好的收缩性和一定的收缩应力，在收缩过程中，薄膜不能产生孔洞，由于拉伸缠绕膜经常适用于室外，因此需要加入UV抗紫外线剂。

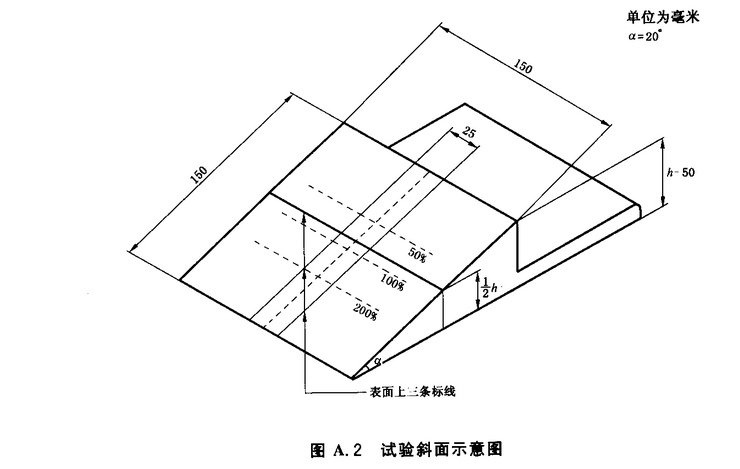

第一，粘性试验在试验斜面上应有三条标线，在试验斜面上还应有指示试样不同拉伸率的刻度线，刻度线距斜面顶边的距离分别为0mm、50mm、75mm和100mm，分别对应的试样拉伸率为，未拉伸、拉伸50%、拉伸100%和拉伸200%。
第二，取一组试样，将500mm×125mm试样，纵向与斜面长度方向一致，平铺并固定在试验斜面上，内面向下，按所需的拉伸倍率在斜面上找到相应的刻度标记，并按刻度在试样上标线，利用导杆均匀拉伸试样，使标线达到斜面的顶端，锁定试样;将180mm×25mm，纵向与斜面方向一致，的试样一端与斜面顶端对齐，平铺到已固定的试样上，内面向下，并用专用毛刷使两试样粘合平整，从斜面下端卷曲上层试样至斜面中线，并用夹具将卷曲部分夹牢，以125mm/min±12.5mm/min的速度拉动夹具，直至两试样分离，记录分离过程中的最大力值，读数准确至0.1N，纵向弹性恢复、永久变形和拉力保持弹性恢复是缠绕膜在拉伸一定比例后保持该状态一定时间，释放后所恢复尺寸与原始尺寸的比值，以百分数来表示。
